Otomobil Anfisi ve Hoparlör Uyumluluğu Nasıl Olmalı ?
Amplifikatör,kullanım yerleri farklı olsa da ortak bir amaca hizmet eden bu ürünün ismi halk arasında anfi olarak kısaltılarak kullanılmaktadır.Biz de bu yazımız da hem kısa olması,hemde kolay okunması sebebi ile anfi diyerek devam edelim :)
Anfi Nedir ?
Anfi, girişine uygulanan ses sinyallerini elektronik devreler sayesinde bu sinyalleri güçlendirerek ve kaliteli hale getirerek sesi önce çıkışına ve ordanda bünyesine bağlanan hoparlörlere aktarmaya yarar.
Anfi Nerelerde kullanılır ?
Anfiler genellikle araç anfisi olarak karşımıza çıksada,çok geniş bir kullanım alanına sahiptir.Düğün salonlarında sesin hem yüksek çıkması ve hemde kaliteli çıkması için mecbur kullanılır.Camiler de cemaat ile namaz kılınması esnasında genellikle müezzinin yanında dır.Konserlerde şarkı söyleyen sanatçıların can kurtaranıdır.Okullardaki ses sistemlerinde ve sesin yüksek ve kaliteli olması gereken her yerde...
Otomobiller de bulunan teyplerin ses çıkış gücü what (W) olarak değerlendirilir ve bu hoparlörler teybin gücüne göre fabrikada imalatı ve montajı yapılmıştır.Mevcut hoparlörleri söküp yerine daha güçlü olanlarını anfi kullanmadan taktığımızda teybin bir müddet çalıştıktan sonra sesinin kesildiğini görürüz.Bu da bize teybin ses çıkışarının yandığını ifade eder.Bu mantık aslında her alanda aynıdır.
Düşünsenize maximum 5 kg tartan bir teraziye 10 kg lık ürün koyuyorsunuz...Oto teyplerinin çıkış güçleri teybin üzerinde yazmaktadır.Örneğin max 100w değerinde bir çıkışa sahip teybe tutarda 150 w lık bir hoparlör bağlar isek,ses entegresi 150 w çeken bir hoparlörün gücüne karşı koyamayacak ve aşırı derecede ısınarak yanacaktır.
İşte tam burada oto anfileri devreye girerek sesi hem yükseltmeye hemde ses kalitesini artırmaya yaramaktadır.Kullanım amacına göre farklı güçlerde üretilen bu ürünler ,yine çıkış gücüne uyumlu hoparlörlerle birleşince çok kaliteli sesler ortaya çıkmaktadır.Anfi seçerken kullanım gücü hesaplanmalı ve buna göre anfi seçimi yapılmalıdır.
Anfi gövdeleri neden metal ?
Evet dostlarım elektronik bir devrede güç (w) den bahsediyor isek o üründe ısınma olacak demektir.Bu sebep ile üretilen tüm anfilerin gövdeleri metal ve kalın aleminyum kasalardan oluşur.Aleminyum,yapı olarak,oluşan ısıyı farklı noktalarına yayarak çabuk soğumayı sağlar.Aleminyum anfi kasası söküldüğünde içerisinde çok sayıda mosfet ve transistör olduğunu görürüz ve ısınan mazlemelerde bunlardır.Bu ürünlerin gövdeleri anfiyi kaplayan bu aleminyum kasaya termal macun ve hatta üstten vidalı metal parçalar ile tutturulduğunu görmekteyiz.Bazı anfi kasalarında ek olarak ısınınca devreye giren soğutucu fanlar bulunmaktadır.Yine aleminyum kasaların şık tasarlanması anfinin görünüm olarak cazibesini arttırmaktadır.Bu sebeple anfi kasasının kaliteli imalatı gerçekten önem taşır.
Anfi Arızası ve Tamiri
Her anfinin çalışması için bir enerjiye ihtiyaç vardır ve genellikle 12 volt DC ile çalışırlar.Bilinçsizce bağlanan girişine 24 volt DC verilen yada direk 220 volt AC verilen anfiler ile karşılaşmaktayız.Bu yanlış bağlantılar sonucu oluşan hasarları tespit etmek gerçekten bilgi,tecrübe ve ekipman gerektiren bir süreçtir.Bu sebeple işin ehli bir usta ya yaptırılmasında fayda olacaktır.
Yine her anfinin maximum kaldırabileceği bir çıkış gücü vardır.Eğer bu gücün üzerinde bir hoparlör bağlar isek bu sefer de çıkış entegreleri arızalanır.Böyle durumları önlemek için bazı anfi üreticileri çıkış sigortası koymaktadır.Bu tarz bir arıza meydana geldiğinde önce çıkış sigortalarına bakılmalı ve ölçülmelidir.eğer sigortalar atık ve iletişimi kopmuş ise yenisi ile değiştirilmelidir.Sigortayı değiştirdiğiniz halde çalışmıyor ise bu sefer çıkış mosfetleri ölçülmeli ve kısa devre olan mosfetler tespit edilerek yenileri ile değiştirilmelidir.

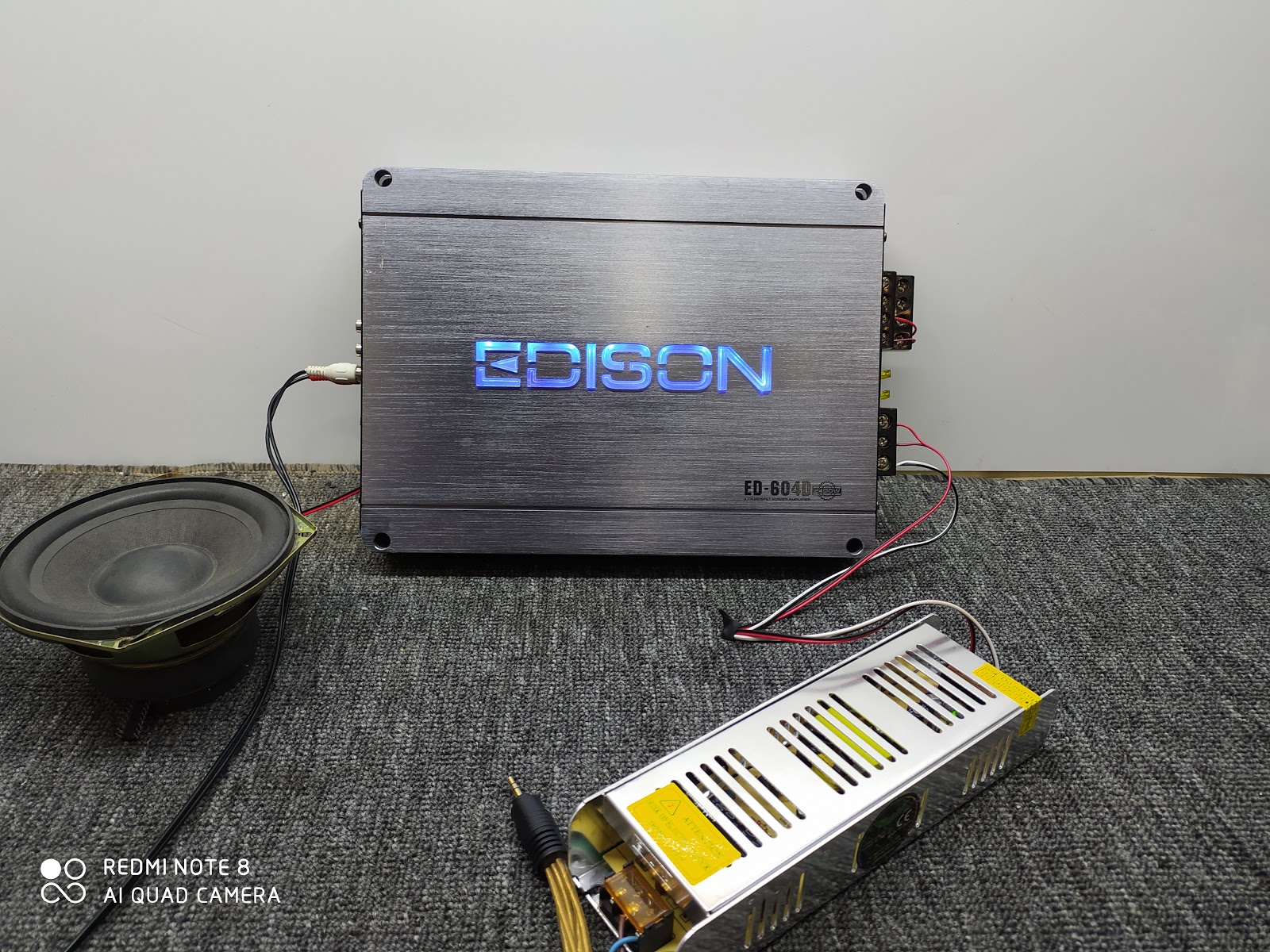

Edison marka bir anfi tamiri YouTube
Ben de bu işlere merakı olan ve bilgi sahibi olmak isteyen dostlarım için bir videoda arıza tespiti yapıyorum ve sonuç olarak başarılı bir operasyon geçiriyoruz :) Ters voltaj yada yüksek voltaj verildiğini düşündüğüm ve nerede ise daha hiç kullanılmamış bir anfiyi tamir etmeye çalıştım.

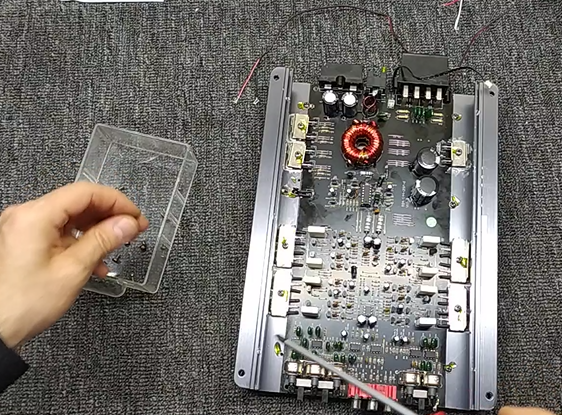

Anfiyi açtığımız da içerisinde elektronik kartın tam altında kısa devre sonucu patlamadan kaynaklı siyah bir leke olduğunu gözlemledik.Girişine 12 volt DC verdiğimiz de,güç kaynağımız kısa devre korumasına geçerek bizi uyardı.Kısa devreyi bulmak için şüphe ettiğimiz elemanları ölçerek entegreden kaynaklı olduğunu tespit ettik.Entegreyi boşa alıp voltaj verdiğimiz de ise üzerinde bulunan dekoratif ledlerin voltajı geldiğini fakat yanmadığını tespit ettik.
Dekoratif ledlerin tamamının voltaja maruz kaldığını ve artık diyot özelliklerini kaybedip kısa devreye geçtiklerini gördük.Ledlerin koruma dirençleride arıza yaparak ohm değerleri değişmiş olarak tespit edince hem ledleri hemde direçeri tamamen yenileri ile değiştirdik.Tekrar elektronik karta ledleri bağladık ve sorunsuz bir şekilde çalıştı.
Kartın kısa devresine sebep olan ve voltajı kesen entegre olduğunu tespit ederek yenisi ile değiştirdik oda sorunsuz bir şekilde çalıştı.Ses girişine steore ile cep telefonu bağladık ve geçici bir hoparlör bağlayıp teste aldık ...
Evet dostlarım bu sadece bir arıza çeşidi idi ve en ufak bir yanlış bağlantı da neler olduğunu hem anlattım hemde görsel olarak göstermeye çalıştım.
Okumayı ve öğrenmeyi seven herkese SELAMLAR SAYGILAR...
Elektronik Teknisyeni
Bilal Baş
